光学分析知识-阿贝成像理论
2023-07-24 16:05 栏目： 知识资讯 查看()
“如果各组件之间的距离非常近，以至于由衍射产生的第一束光束也无法再与非衍射光锥同时进入物镜，那么显微镜就无法分开观察它们。”恩斯特·阿贝（Ernst Abbe），1873年。
在VirtualLab Fusion中，我们建立了一个成像系统，使用铬光栅作为测试对象，并论证了恩斯特·阿贝的理论。一方面，我们改变了光栅周期；另一方面，我们（保持周期）改变傅立叶平面上的光阑，并研究其对图像形成的影响。

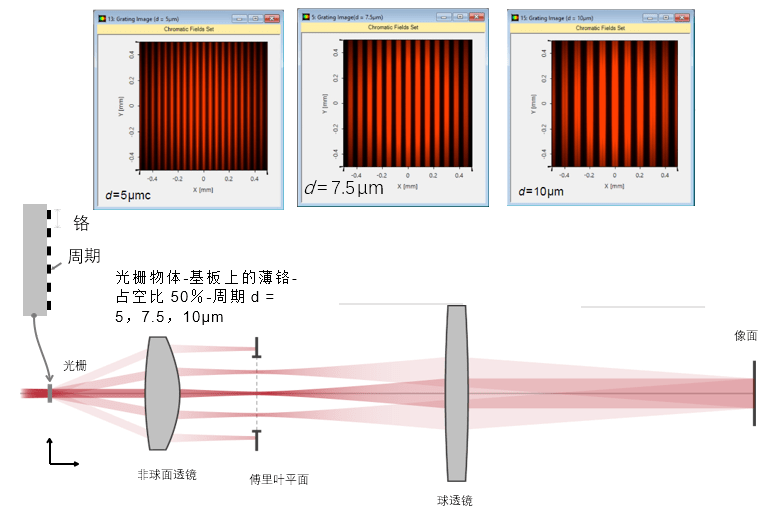

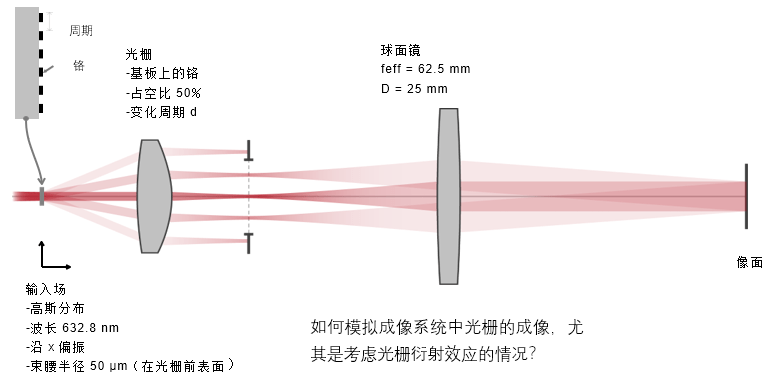

建模任务–光栅周期变化的成像

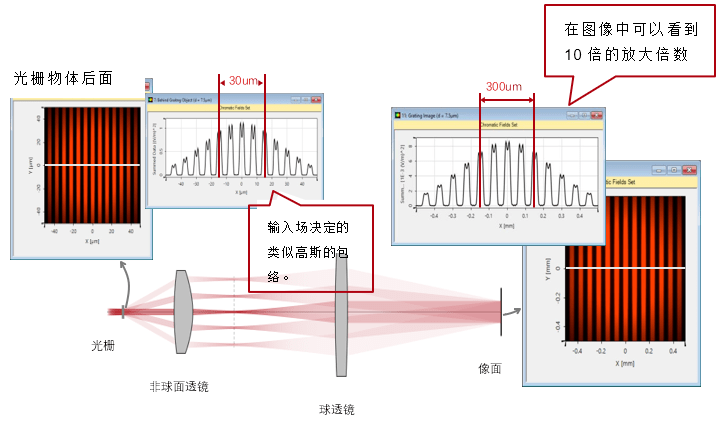

图像形成分析
图像形成分析

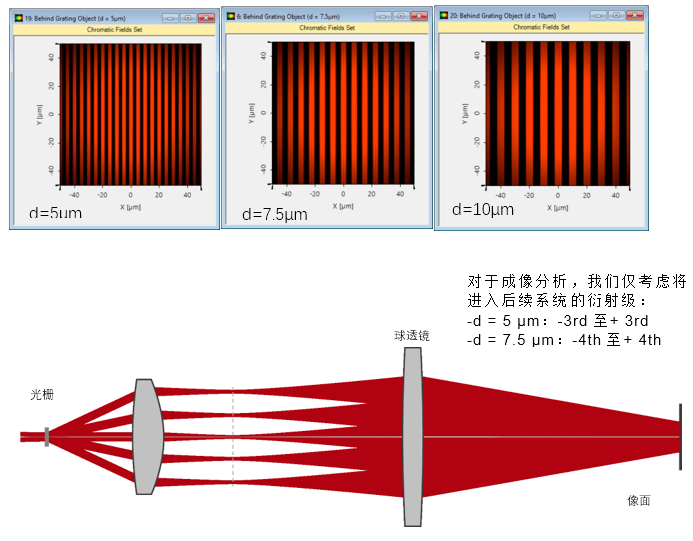

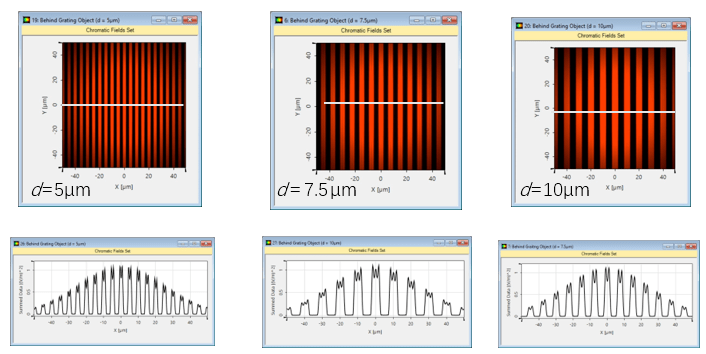

具有不同周期的光栅
具有不同周期的光栅成像

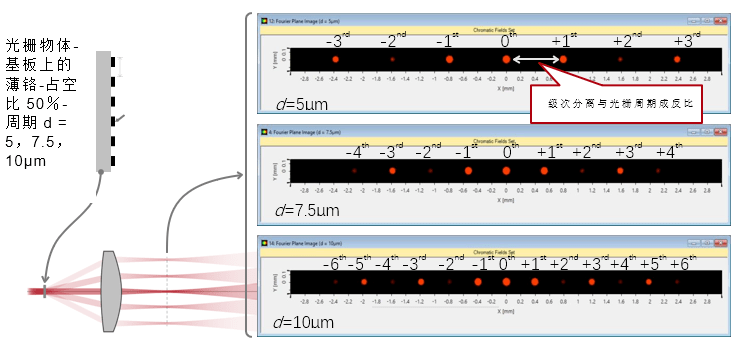

不同周期的傅立叶平面图像

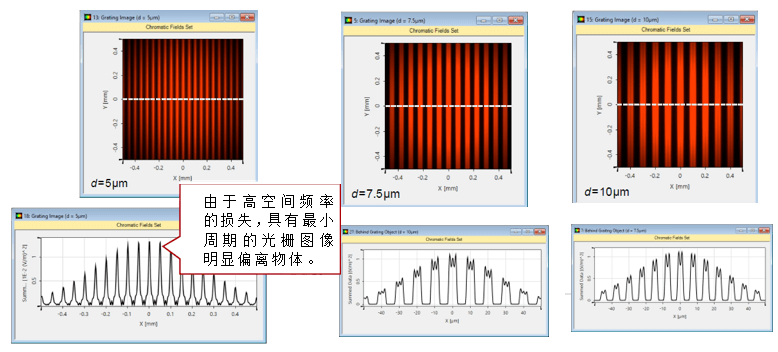

具有不同周期的光栅成像
具有不同周期的光栅成像

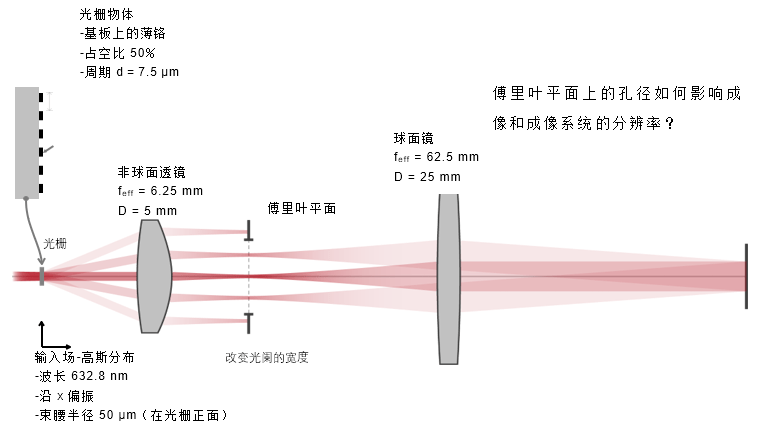

建模任务–傅立叶平面中的光阑效应

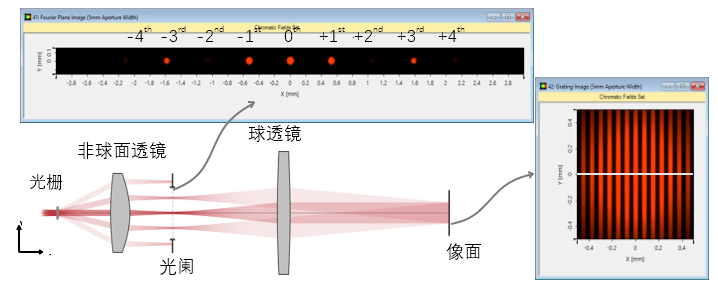

光阑宽度5mm
光阑直径3mm

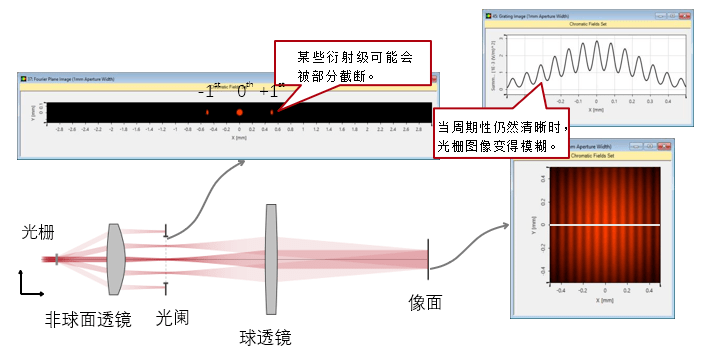

光阑直径1mm

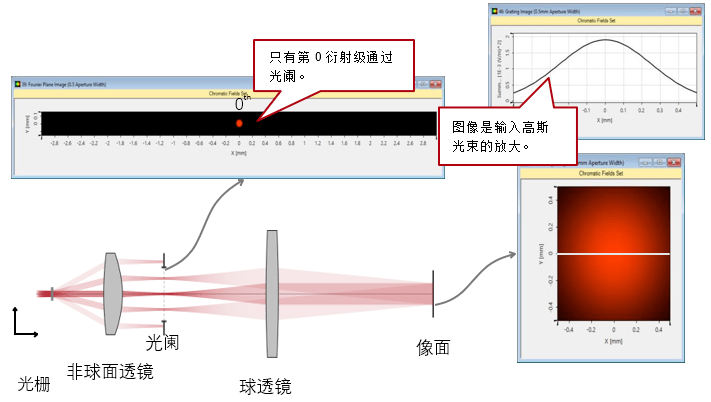

光阑直径0.5mm
VirtualLab Fusion应用

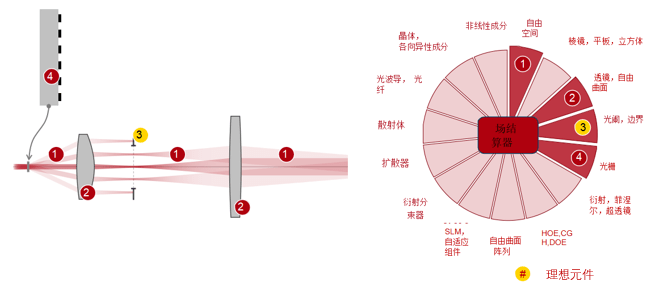

VirtualLab Fusion中的工作流程
从ZemaxOpticStudio®导入透镜系统
-−Import Optical Systems from Zemax OpticStudio® [Use Case]

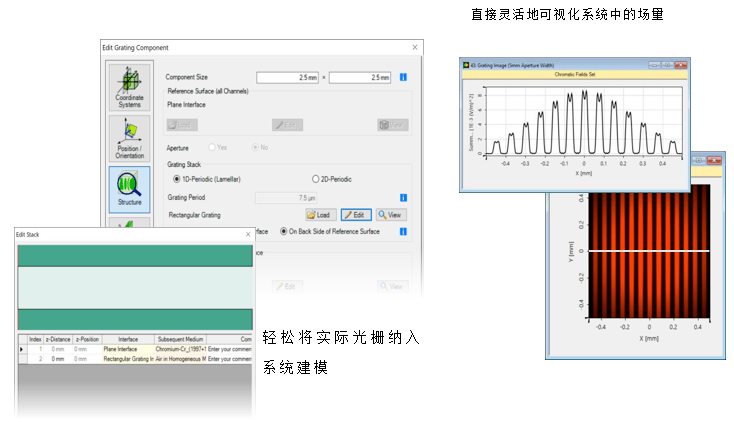

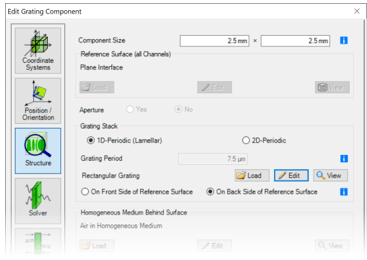

将光栅元件包含在系统建模中•根据情况适当设置傅立叶变换
VirtualLab Fusion 技术
